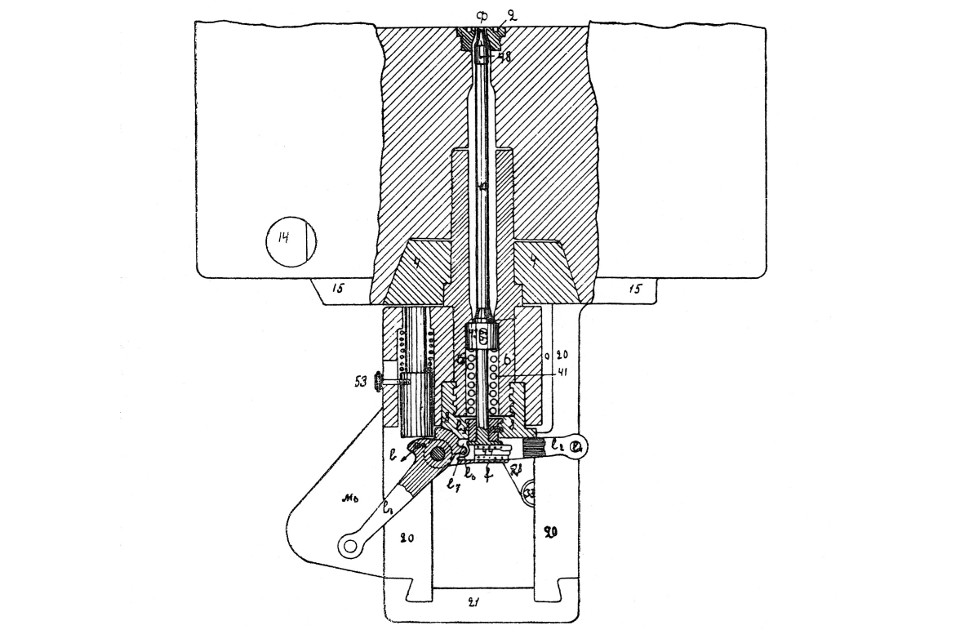

Чертёж 22. Ударное приспособление.
На чертеже обозначены:
2 — боевая втулка, 4 — конический вкладыш,
6 — центральный стебель, 8 — соединительная крышка,
14 — шарнирный болт, 16 — обод рамы, 20 —
боковая полка рамы, 21 — поперечная полка рамы, 28 —
двухплечий рычаг, 33 — ролик двухплечего рычага, 40 —
ударник, 41 — боевая пружина, 43 — опорное кольцо,
44 — спусковой крючок, 48 — шпилька бойка ударника,
49 — чека, ф — носок бойка ударника,
м6 — паз в приливе полки рамы, f —
коробка ударника, l — сектор спускового рычага,
l2 — плечо спускового рычага,
l1 — плечо спускового рычага,
l4 — ушки концов спускового рычага,
l5 — сектор спускового рычага,
l6 — задний срез сектора спускового рычага,
l7 — вырез в секторе спускового рычага.
